Vari parametri per migliorare la chiarezza delle immagini ecografiche degli animali rilevati

Animale ultrasuoni è una tecnica non invasiva che fornisce l'anatomia in sezione trasversale degli organi addominali in base alle differenze di impedenza acustica.

L'esecuzione di una valutazione ecografica diagnostica richiede attenzione ai dettagli e i fattori per ottenere risultati ottimali di scansione ecografica sono influenzati da quanto segue.

Esistono 7 controlli di base che l'utente deve comprendere quando esegue un'ecografia addominale:

Accensione/spegnimento o interruttore di alimentazione

Regolazione della sonda

Regolazione della frequenza

Regolazione della profondità

Regolazione della messa a fuoco

Regolazione del guadagno + compensazione del guadagno temporale (TGC) o compensazione del guadagno di profondità (DGC)

Impostazione del contrasto dell'immagine (ovvero gamma dinamica o compressione logaritmica)

Selezione sonda e configurazione

Seleziona la sonda e preimpostala per fotografare la creatura.La maggior parte dei piccoli animali può inizialmente essere ripresa utilizzando un trasduttore a matrice di superficie microconvessa.Se si utilizza un trasduttore lineare, il tempo di copertura totale a contatto con la pelle è molto più lungo (a volte fino a 5 cm), quindi il gel di accoppiamento diventa più critico.La scansione può essere eseguita dopo aver selezionato una determinata preimpostazione.

Controllo della profondità e dell'area di messa a fuoco

I due controlli più comuni modificati in ogni studio sono la profondità e l'area di messa a fuoco, che vanno di pari passo.La profondità si adatta all'organo di interesse.Ad esempio, una valutazione dei reni può richiedere solo una profondità di 3 cm, mentre una valutazione dell'intero fegato può richiedere solo una profondità di 6-7 cm.

Ciascun fascio di ultrasuoni (fascio primario) è più stretto nell'area focale e poi si approfondisce o si allarga verso l'area focale.Area focale:

Fornire i migliori dettagli nella direzione x, poiché questa è la parte più sottile del raggio US

Dovrebbe essere impostato in corrispondenza o appena sotto la regione o l'organo di interesse

Solitamente mostrato come un triangolo o una freccia che può essere spostata tra il campo vicino e quello lontano.

ecografia animale

Sensoreposizione e frequenza

Posizione

A seconda dell'anatomia del cane o del gatto, il trasduttore viene posizionato perpendicolarmente alla pelle sulla regione di interesse.Ad esempio, se si valuta la milza di un gatto, il trasduttore viene posizionato caudalmente sul lato sinistro dell'arco costale e posteriormente sulla parte laterale dell'addome e la milza viene visualizzata in un campo poco profondo.

Posizionare il trasduttore in modo che l'area di interesse sia il più vicino possibile alla superficie.

Se è presente un'anomalia, esaminare sempre entrambi i piani di imaging (asse lungo e asse corto).

Frequenza

Utilizzare prima la frequenza più alta sul trasduttore multifrequenza.Frequenze ultrasoniche più elevate forniranno una risoluzione migliore, ma non arriveranno così in profondità come le frequenze più basse.

Comprendi i limiti della frequenza più alta del tuo trasduttore: l'ecografista può eseguire la scansione solo alla profondità consentita dalla sonda.Potrebbe essere necessario utilizzare una sonda a bassa frequenza per eseguire la scansione più in profondità del torace o di strutture più profonde nei cani di grossa taglia o dell'intero addome.

Le sonde a frequenza più elevata (ad esempio, i trasduttori lineari) forniscono una migliore risoluzione spaziale rispetto ai trasduttori ad array curvo per due ragioni: i trasduttori lineari (1) hanno tipicamente frequenze più elevate e (2) i loro fasci US non divergono in profondità.

Si noti che ciascun trasduttore ha un marcatore che indica l'orientamento del fascio ecografico rispetto all'immagine.Il marcatore è diverso per ogni macchina, ma è consuetudine notare che il marcatore deve essere posizionato sul cranio quando il trasduttore è orientato parallelamente all'asse lungo del cane o del gatto.

Guadagno Regolazione

Utilizzare la regolazione del guadagno e i controlli TGC o DGC per regolare la luminosità complessiva dell'immagine.Tieni presente, tuttavia, che si tratta di una tecnica di post-elaborazione che migliora il bianco complessivo dello schermo.

ecografia animale

In A, l'impostazione del guadagno complessivo è normale (solitamente circa il 60%).In B, l'impostazione del guadagno complessivo è troppo bassa, risultando in un'immagine complessivamente con un basso eco (impostazione del guadagno del 50%).In C, l'impostazione del guadagno complessivo è troppo alta, risultando in un'immagine con eco elevato (guadagno impostato al 78%).Questi valori di guadagno sono specifici per la tua macchina ecografica veterinaria;pertanto, assicurarsi di regolare il guadagno complessivo in modo appropriato per la propria macchina.

Quando si utilizzano le impostazioni TGC o DGC: utilizzare la gamma media come punto di partenza per le impostazioni;quindi regolare i cursori da una posizione verticale diritta a un angolo più piccolo, con il cursore superiore impostato a sinistra (per ridurre il guadagno complessivo nel campo vicino) e il cursore inferiore impostato a destra (per aumentare il guadagno complessivo nel campo lontano). campo) ).Ciò dovrebbe compensare la perdita del numero d’onda dell’ecografia in profondità nel tessuto.

ecografia animale

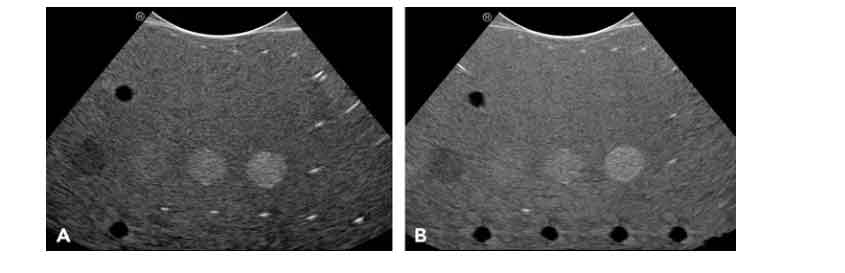

Elaborazione delle immagini utilizzando le curve TGC o DGC.In A, il cursore del TGC del campo vicino viene spostato troppo a destra, risultando in un campo vicino “bianco”.In B, il cursore del TGC del campo vicino è stato spostato così lontano a destra che l'ecogenicità complessiva del fantoccio appare irregolare e troppo scura vicino al trasduttore.In C, i cursori dedicati ai marcatori di distanza 1, 3 e 4 cm sono stati impostati all'estrema sinistra, quindi non c'è alcuna immagine.

Controllo della gamma dinamica

La gamma dinamica (o compressione o contrasto logaritmico) controlla la scala di grigi complessiva dell'immagine.

ecografia animale

Un'immagine a contrasto più elevato (A) e un'immagine a latitudine o scala di grigi più elevata (B) per l'addome.

Una gamma dinamica breve produce un bianco e nero con poche sfumature di grigio, come si utilizzerebbe per le immagini ecocardiografiche.

Una gamma dinamica lunga ha poco contrasto e una lunga scala di grigi e produce molte sfumature di grigio;lesioni sottili potrebbero non essere evidenti.

Nell'addome è desiderabile un range dinamico moderato.

La gamma dinamica è ridotta (50 dB), risultando in un contrasto eccessivo (A);la gamma dinamica è impostata su una posizione di gamma media (70 dB), risultando in un aspetto appropriato (B);la gamma dinamica è aumentata (90 dB), fornendo troppo grigio e una risoluzione di contrasto insufficiente (C).

Per aumentare la visibilità della lesione, l'utente può diminuire la gamma dinamica (aumentare il contrasto) o utilizzare una mappa a colori B, in cui viene utilizzata l'ombreggiatura (blu, giallo, magenta) anziché la scala di grigi.

ecografia animale

La premessa del colore B è che nella retina umana ci sono più coni che bastoncelli e quindi si può vedere una migliore ombreggiatura del colore rispetto alle sfumature di grigio.Sono mostrate 2 immagini della stessa sezione.Il sottile nodulo “isoecogeno” al centro appare nell’immagine in scala di grigi a sinistra, mentre l’immagine blu a destra fornisce il contrasto cromatico, migliorando così la visibilità dello stesso nodulo.

In sintesi

L'ottimizzazione delle immagini ecografiche degli animali non è complicata, ma la scarsa familiarità con i controlli e la terminologia può rendere difficile l'avvio per i principianti.Utilizza il manuale utente per imparare come utilizzare i controlli sulla tua macchina ecografica veterinaria.per familiarizzare con tutti i controlli e acquisire dimestichezza nell'utilizzo dell'ecografo veterinario e nell'ottenimento di immagini diagnostiche di animali di diverse dimensioni.

DGC = compensazione del guadagno di profondità;TGC = compensazione del guadagno temporale
